Thông tin chi tiết sản phẩm:
|
| Hiển thị: | Số | Mô hình: | OSC 12-2500 |
|---|---|---|---|
| hệ thống báo động: | âm thanh và hình ảnh | Phương pháp tái sinh: | Không sưởi ấm hoặc sưởi ấm |
| Nguồn năng lượng: | Điện | Giai đoạn: | Đơn vị |
| phương pháp làm khô: | Hấp thụ chất hút ẩm | Chất hút ẩm: | Alumina hoạt tính |
| Làm nổi bật: | Không bảo trì OSC tách dầu-nước,OSC tách dầu-nước |
||

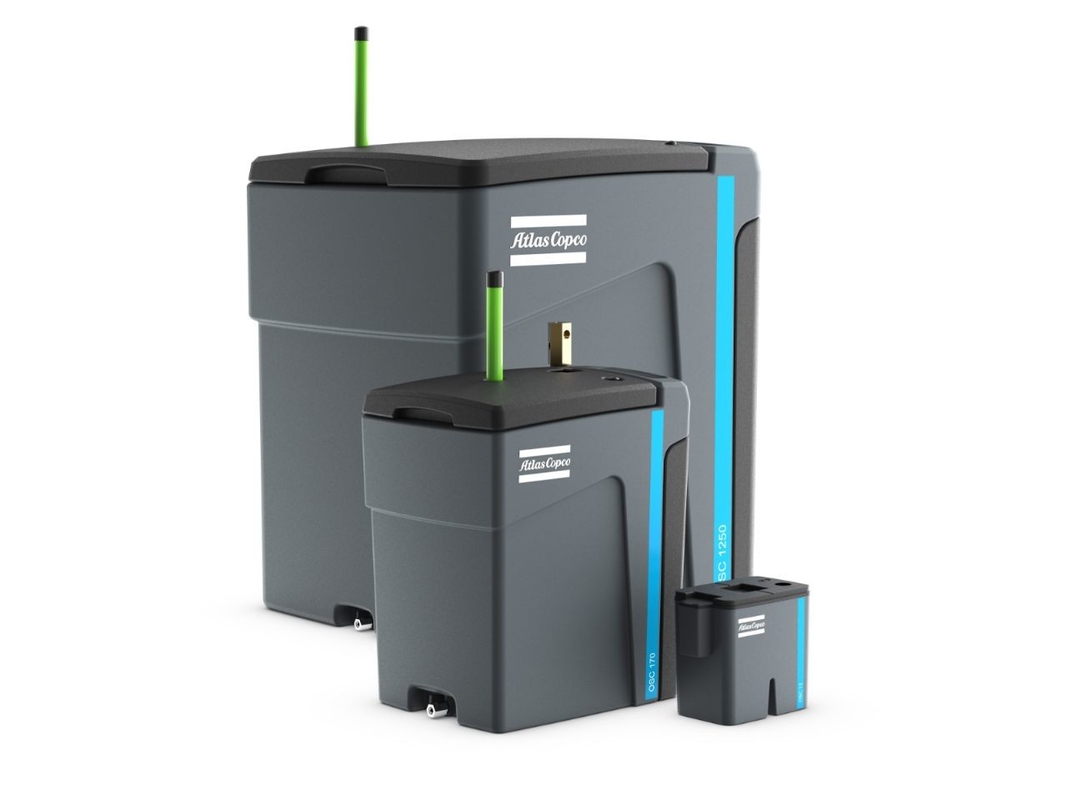

OSC Máy tách dầu-nước
Nếu chất ngưng tụ dầu được sản xuất bởi hệ thống máy nén không khí trực tiếp đi vào hệ thống ống thoát nước mà không được xử lý, dầu sẽ gây ra thiệt hại ô nhiễm môi trường đáng kể.việc sử dụng thiết bị xử lý ngưng tụ không chỉ do trách nhiệm môi trườngNó là một yêu cầu bắt buộc của luật pháp và quy định.Atlas Copco mới thiết kế bộ lọc nhiều giai đoạn OSC bộ tách dầu-nước có thể loại bỏ hiệu quả dầu có trong nước ngưng tụ được tạo ra bởi hệ thống máy nén không khí, và hàm lượng dầu dư của nước ngưng tụ có thể được giảm xuống còn 10ppm. Ngoài ra, nó được hưởng lợi từOSC thực sự đạt được các hoạt động bảo trì dựa trên không.
Hiệu quả
• Thiết kế lọc hai giai đoạn của polypropylene và than hoạt tính có thể lọc và loại bỏ nhiều loại dầu khác nhau
• Hộp lọc hai giai đoạn bằng đất sét hữu cơ có thể cung cấp hiệu quả lọc tốt hơn
• Hàm lượng dầu còn lại của chất ngưng tụ được xử lý được giảm xuống còn 10ppm hoặc thậm chí 5ppm, đáp ứng các yêu cầu về quy định, loại bỏ nguy cơ ô nhiễm môi trường,và có thể được thải trực tiếp vào hệ thống thoát nước
Tin cậy
• Cổng kiểm tra thoát nước có thể được sử dụng để kiểm tra hiệu quả loại bỏ dầu thoát nước bất cứ lúc nào
• Cây chỉ số là tiêu chuẩn trên buồng lọc polypropylene chính để hiển thị trực quan ngày hết hạn của vật liệu lọc
• Chỉ số tắc nghẽn được cấu hình để theo dõi dòng chảy ngưng tụ bất cứ lúc nào Dễ sử dụng
• Thiết kế cấu trúc đơn giản và chống ăn mòn, không cần bố trí lắp đặt đặc biệt và lắp đặt thuận tiện
• Các gói vật liệu lọc dễ dàng tháo rời và lắp đặt, bảo trì và thay thế đơn giản
• Chu kỳ bảo trì và thay thế là 4000 giờ
Dễ dàng
• OSC12-15 là một loạt nhỏ sử dụng vật liệu lọc dùng một lần, và loạt lớn hơn sử dụng các gói vật liệu lọc có thể thay thế
• OSC12-625 có thiết kế lọc hai giai đoạn và OSC1250-2500 có thiết kế lọc ba giai đoạn
• OSC2500 được trang bị một chuyển hướng để phân phối đồng đều dòng chảy ngưng tụ của mỗi đơn vị
Bộ lọc đa giai đoạn hiệu quả
1. Cuối cửa ngõ
Nước ngưng tụ có chứa dầu đi vào buồng mở rộng thông qua một hoặc nhiều lối vào, nơi nó khuếch tán và giảm áp suất.Quá trình khuếch tán có thể chặn và lọc các tạp chất hạt rắn lớn, ngăn chặn các tạp chất này ảnh hưởng đến hiệu ứng của vật liệu lọc phía sau.
2. Phòng lọc giai đoạn đầu tiên
Nước ngưng tụ có chứa dầu thấm và chảy qua vật liệu lọc polypropylene. Dầu được chặn và hấp thụ bởi vật liệu lọc, và nước có thể đi qua.Nước ngưng tụ sẽ ở lại trong buồng chứa vật liệu lọc trong một khoảng thời gian, và bước thứ hai của lọc sẽ bắt đầu. dầu còn lại nổi trên bề mặt của nước ngưng tụ và được hấp thụ bởi vật liệu lọc.
3Phòng lọc thứ cấp
Hộp vật liệu lọc có thể tháo rời được lấp đầy với túi than hoạt tính hoặc đất sét hữu cơ để lọc và loại bỏ các giọt dầu nhỏ trong nước ngưng tụ
4.
Sau khi được làm sạch hoàn toàn trong buồng lọc thứ cấp, nước ngưng tụ sạch gần như không còn dầu còn lại có thể được thải an toàn trực tiếp từ lối thoát vào hệ thống thoát nước
Các thông số kỹ thuật
| Loại hệ thống | Tất cả nước ngưng tụ thải từ máy nén không khí + bể không khí + máy sấy chất làm lạnh + bộ lọc đi vào OSC | Tất cả nước ngưng tụ thải từ máy nén không khí + bể không khí + bộ lọc đi vào OSC | Kích thước | Trọng lượng | Giao diện (kết nối BSP) | |||||||
| Loại | Dòng xử lý (dựa trên máy nén không khí FAD) | Dòng xử lý (dựa trên máy nén không khí FAD) | ||||||||||
| Khu vực lạnh | khu vực ôn đới | nhiệt đới | Khu vực lạnh | khu vực ôn đới | nhiệt đới | L | W | H | Cổng vào | Cửa ra | ||
| m3/phút | m3/phút | m3/phút | m3/phút | m3/phút | m3/phút | mm | mm | mm | kg | Inch | Inch | |
| OSC12 CARB | 0.96 | 0.72 | 0.36 | 1.20 | 0.90 | 0.54 | 250 | 147 | 216 | 1.2 | 1/4 inch ((6mm) | 3/8 "(10mm) |
| OSC25 CARB | 1.98 | 1.50 | 0.72 | 2.52 | 1.86 | 1.02 | 250 | 147 | 216 | 1.5 | 1/4 inch ((6mm) | 3/8 "(10mm) |
| OSC50 CARB | 4.02 | 3.00 | 1.44 | 3.78 | 3.78 | 2.04 | 390 | 278 | 428 | 5.8 | 2x1/2" | 1/2" |
| OSC85 CARB | 6.78 | 5.10 | 2.46 | 8.52 | 6.36 | 3.42 | 397 | 286 | 507 | 7.7 | 2x1/2" | 1/2" |
| OSC170 CARB | 13.62 | 10.20 | 4.98 | 16.98 | 12.78 | 6.84 | 490 | 396 | 576 | 13.1 | 2x3/4" | 3/4" |
| OSC300 CARB | 24.00 | 18.00 | 8.76 | 30.00 | 22.50 | 12.06 | 583 | 446 | 721 | 25.3 | 2x3/4" | 3/4" |
| OSC625 CARB | 49.98 | 37.50 | 18.24 | 62.52 | 46.86 | 25.20 | 692 | 568 | 970 | 45.1 | 2x3/4 | 3/4 |
| OSC1250 CARB | 99.96 | 75.00 | 36.48 | 124.98 | 93.78 | 50.34 | 975 | 782 | 1000 | 86 | 2x3/4" | 3/4" |
| OSC2500 CARB | 199.92 | 150.00 | 72.96 | 250.02 | 187.50 | 100.68 | 975 | 1600 | 1000 | 171.9 | 2x3/4 | 3/4" |
| OSC12 VÀY | 0.96 | 0.72 | 0.36 | 1.20 | 0.90 | 0.54 | 250 | 147 | 216 | 1.2 | 1/4 inch ((6mm) | 3/8 "(10mm) |
| OSC25 VÀY | 1.98 | 1.50 | 0.72 | 2.52 | 1.86 | 1.02 | 250 | 147 | 216 | 1.5 | 1/4 inch ((6mm) | 3/8 "(10mm) |
| OSC50 VÀO | 4.02 | 3.00 | 1.44 | 3.78 | 3.78 | 2.04 | 390 | 278 | 428 | 5.8 | 2x1/2" | 1/2" |
| OSC85 VÀY | 6.78 | 5.10 | 2.46 | 8.52 | 6.36 | 3.42 | 397 | 286 | 507 | 7.7 | 2x1/2" | 1/2" |
| OSC170 VÀY | 13.62 | 10.20 | 4.98 | 16.98 | 12.78 | 6.84 | 490 | 396 | 576 | 13.1 | 2x3/4" | 3/4" |
| OSC300 VÀY | 24.00 | 18.00 | 8.76 | 30.00 | 22.50 | 12.06 | 583 | 446 | 721 | 25.3 | 2x3/4" | 3/4" |
| OSC625 VÀO | 49.98 | 37.50 | 18.24 | 62.52 | 46.86 | 25.20 | 692 | 568 | 970 | 45.1 | 2x3/4" | 3/4" |
| OSC1250 VÀY | 99.96 | 75.00 | 36.48 | 124.98 | 93.78 | 50.34 | 975 | 782 | 1000 | 86 | 2x3/4" | 3/4" |
| OSC2500 VÀY | 199.92 | 150.00 | 72.96 | 250.02 | 187.50 | 100.68 | 975 | 1600 | 1000 | 171.9 | 2x3/4" | 3/4" |
Lưu ý:
1Dòng chảy chế biến được thiết kế và tính toán dựa trên hàm lượng dầu xuất 10mg/l;
2- Điều kiện làm việc tham chiếu: thời gian hoạt động 12 giờ/ngày
Áp suất xả 7bar
Khu vực lạnh: nhiệt độ xung quanh 15°C
Độ ẩm tương đối 60%
Khu vực nhiệt độ: nhiệt độ môi trường xung quanh 25°C
Độ ẩm tương đối 60%
Khu vực nhiệt đới: nhiệt độ xung quanh 35°C
Độ ẩm tương đối 70%
Chọn dòng xử lý tương ứng theo kiểu nhiệt độ môi trường của hệ thống nén không khí đang sử dụng;
3- Điều kiện làm việc cực đoan: nhiệt độ đầu vào tối thiểu: 1°C
Nhiệt độ môi trường xung quanh tối thiểu: 1°C
Nhiệt độ đầu vào tối đa: 75°C
4. Nhân tố điều chỉnh thời gian hoạt động
Tại các thời gian hoạt động khác nhau, dòng chảy xử lý OSC nên được tính toán và điều chỉnh theo các yếu tố điều chỉnh khác nhau:
5Hiệu suất tách
Hàm lượng dầu sau khi xử lý phải đạt 5mg/l, và dòng chảy xử lý OSC cần phải tăng gấp đôi;
6. Máy nén không khí sử dụng RIF-N, RS-Ultra hoặc các loại dầu khoáng khác được khuyến cáo chọn từ loạt CARB, đó là mô hình dầu tiêu chuẩn ngoại trừ VSD +;
Máy nén không khí sử dụng RXD, Rotor-Foodgrade hoặc các loại dầu tổng hợp khác được khuyến cáo chọn từ loạt CLAY, đó là mô hình dầu tiêu chuẩn của VSD +.
