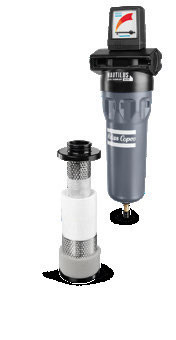

Hai trong một bộ lọc không khí nén UD+Series Atlas 16 bar Oil Coalescing

Bộ lọc không khí nén Atlas Ud+Series Bộ lọc nén dầu hai trong một hiệu suất cao

Nhấp để mở danh mục của chúng tôi:Bộ lọc+antwerp+bảng thông tin+EN+2935093245+20210602.pdf...

Các bộ lọc kết hợp dầu hai trong một với tiết kiệm năng lượng tối ưu

Bộ lọc UD + giảm hiệu quả khí phun dầu, bụi ướt và giọt nước trong luồng không khí nén để bảo vệ đầu tư, thiết bị và quy trình của bạn.UD + kết hợp hai bước lọc (DD + và PD +) thành một, một công nghệ độc đáo để đáp ứng các yêu cầu chất lượng cao của các ứng dụng đa dạng và cung cấp tiết kiệm năng lượng tối đa.

Lợi ích của bạn

Tiết kiệm năng lượng 40%
Giảm áp suất 40% so với bộ lọc kết hợp thông thường dẫn đến hiệu quả năng lượng cao hơn 40%.
Không khí trong lành
Độ tinh khiết của không khí bằng với độ tinh khiết thu được bằng cách sử dụng hai bộ lọc theo dòng, nhờ vào gói bộ lọc dày của bộ lọc UD +.
Tiết kiệm không gian
Khái niệm lọc hai trong một làm giảm không gian lắp đặt và sự phức tạp, làm cho bộ lọc UD + đặc biệt phù hợp cho các ứng dụng có không gian cao.
Tiết kiệm tiền
Thiết lập bộ lọc UD + để hưởng tiết kiệm chi phí đáng kể so với

Hiệu suất

UD+
Chất gây ô nhiễm Khí bốc dầu / bụi ướt
Phương pháp thử nghiệm ISO 8573-2:2007, ISO 12500-1:2007
Lượng dầu được chuyển tiếp tối đa (mg/m3) * 0.0009
Giảm áp suất ẩm (mbar) 245
Dịch vụ yếu tố Sau 4.000 giờ hoạt động hoặc 1 năm
Trước đó với tách nước

* Nồng độ dầu vào = 10 mg/m3.

Các yếu tố điều chỉnh
Áp suất đầu vào (bar) 1 2 3 4 5 6 7 8 10 12 14 16
Áp suất đầu vào (psig) 15 29 44 58 72.5 87 102 116 145 174 203 232
Nhân tố điều chỉnh 0,38 0,53 0,65 0,75 0,83 0,92 1,00 1,06 1,20 1,31 1,41 1.50

Ví dụ
• Áp suất làm việc 3 bar ((g), dòng chảy không khí nén 35 l/s.
• Nâng nhân công suất danh nghĩa của bộ lọc đã chọn với nhân điều chỉnh tương ứng ở áp suất làm việc cần thiết để có được công suất ở áp suất làm việc:
- Kích thước 45+: 45 l/s * 0,65 = 29 l/s => kích thước bộ lọc 45+ không đủ lớn.
- Kích thước 60+: 60 l/s * 0,65 = 39 l/s => kích thước bộ lọc 60+ là kích thước cần chọn.

Các tùy chọn
• Bộ kết nối bộ lọc để dễ dàng gắn hàng loạt (9-550 l/s).
• Bộ lắp tường đơn giản hóa việc lắp đặt (9-550 l/s).
• Khớp nối nhanh kết nối bộ lọc với ống thoát nước hoặc bộ tách dầu / nước.
• Tiếp xúc không điện áp được gắn trên đồng hồ đo áp suất khác nhau, để cung cấp chỉ báo từ xa về thay thế hộp mực.
• Cống điện tử EWD không mất không khí nén và chức năng báo động (EWD là tùy chọn trên kích thước 9 + - 550 +, 850 + T và 1100 + T; tiêu chuẩn trên kích thước 550 + F và lớn hơn).

Chứng nhận
• ISO 8573-2:2007
• ISO 12500-1:2007
