Thông tin chi tiết sản phẩm:
|
| Vật liệu: | Đồng hợp kim nhôm | Mô hình: | CD20+-335+ |
|---|---|---|---|
| Thương hiệu: | bản đồ | Chế độ làm mát: | thanh lọc hoặc không thanh lọc |
| Giảm áp suất: | 0,2 Bar(e) 2,9 Psig | Van: | Van thép không gỉ |
| Làm nổi bật: | Máy sấy khí hút ẩm CD20 +,Máy sấy khí hút ẩm CD335 +,Máy sấy khí -40 ° C Atlas |
||

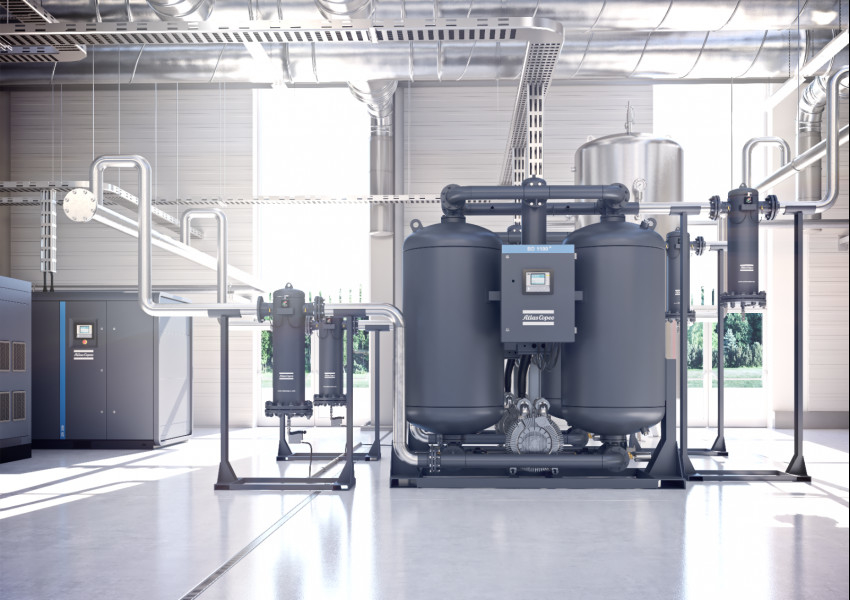

Atlas Cd20+-335+Điểm sương áp -40°C Máy sấy khô không khí
Nhấp để mở danh mục của chúng tôi:Drycant + máy sấy + Antwerp + tờ rơi + EN + 2935093945.pdf...
Điều trị không khí, một khoản đầu tư quan trọng
Tại sao bạn cần không khí chất lượng Không khí nén chứa dầu, các hạt rắn và hơi nước.hỗn hợp mờ này sẽ đi vào hệ thống khí nén của bạn, ăn mòn công việc ống, làm hỏng công cụ khí và có khả năng gây nguy hiểm cho sản phẩm cuối cùng.
Máy sấy khô làm việc như thế nào?
Máy sấy khô bao gồm hai tháp chứa chất khô. Không khí nén ướt đi trực tiếp qua chất, hấp thụ độ ẩm.Các chất khô có một khả năng hấp thụ hữu hạn trước khi nó phải được khôVì vậy, thiết kế tòa tháp đôi. trong khi một tòa tháp đang làm khô không khí, tòa tháp khác đang được tái tạo.
CD 20+-335+
Cerades TM hiệu quả & hoạt động liên tục
1, CeradesTM
CD 20 + 335 + là máy sấy đầu tiên sử dụng chất khô cách mạng Cerades TM được phát triển và được cấp bằng sáng chế bởi Atlas.trái ngược với việc đẩy theo cách của nó thông qua các hạt khô lỏngKết quả là, bạn tận hưởng:
• Chi phí năng lượng thấp hơn và giảm áp suất tối thiểu nhờ
Dòng không khí thẳng, không có kháng cự.
• Chất lượng không khí tốt hơn và khoảng thời gian dịch vụ dài hơn vì CeradesTM
tồn tại lâu hơn chất khô lỏng, suy giảm đáng kể theo thời gian.
• Bảo vệ môi trường và sức khỏe, chi phí hoạt động thấp hơn,
và thời gian ngừng hoạt động ít hơn vì Cerades TM loại bỏ bụi khô và sự cần thiết phải lọc nó ra để đạt được ISO 8573-1: 2010 lớp 2 cho
hạt.
• Thiết lập không gặp rắc rối và hoạt động liên tục như CeradesTM
có thể được gắn ngang.
• Máy sấy nhỏ hơn như Cerades TM có thể xử lý dòng không khí cao hơn.
2. Hoạt động hiệu quả cao
Được thiết kế để hoạt động đáng tin cậy trong hoạt động liên tục của dòng không khí 100%, trong khi hầu hết các máy sấy trên thị trường chỉ được xây dựng để làm việc ở 70% đến 80%.-40°C/-40°F,
-70°C/-100°F* như tiêu chuẩn.
cũng được điều chỉnh cho các thay đổi theo mùa hoặc ứng dụng.
*-70 °C/100F sử dụng chất khô lọc phân tử
3, Tiết kiệm năng lượng tiên tiến
• Tăng áp suất ít hơn 70% so với trước đây
Mô hình.
• Giảm 15% không khí thanh lọc so với tiêu chuẩn
Mô hình đĩa CD.
• Tùy chọn chuyển đổi tùy thuộc vào điểm sương.
Máy sấy chỉ chuyển sang tháp tiếp theo khi chất khô bão hòa, được đo bằng cảm biến điểm sương. Trong thời gian kéo dài chu kỳ này, máy sấy không tiêu thụ không khí lọc,Kết quả là giảm đáng kể việc sử dụng năng lượng.
• Điểm sương có thể được thiết lập theo yêu cầu của bạn
ứng dụng để giảm tiêu thụ năng lượng.
4,Thiết kế ống dẫn / van độc đáo
• Độ kính ống lớn làm giảm giảm giảm áp suất để tiết kiệm năng lượng cao hơn.
• Máy van 3/2 được điều khiển bằng điện tử làm giảm nguy cơ hỏng và cung cấp điều khiển đáng tin cậy trong các biến động dòng khí.chuyển đổi tàu hoạt động không sai ngay cả trong điều kiện khắc nghiệt.
• Các lỗ hổng dịch vụ đảm bảo dịch vụ dễ dàng cho các bộ phận di động của hệ thống van.
5, Thiết kế âm thanh mới
Hệ thống tắt tiếng sáng tạo với bộ tắt tiếng phía trước lớn cung cấp hiệu suất yên tĩnh với giảm áp suất tối thiểu.
6. Hệ thống kiểm soát và giám sát tiên tiến
• Hệ thống điều khiển và giám sát Elektronikon® Touch tiên tiến với các dấu hiệu cảnh báo, tắt máy sấy và lập kế hoạch bảo trì.
• Giám sát từ xa SMARTLINK tiêu chuẩn để tối đa hóa hiệu suất hệ thống không khí và tiết kiệm năng lượng.
• Cảm biến điểm sương áp cho tiêu chuẩn chuyển đổi phụ thuộc vào điểm sương với Elektronikon® Touch và tùy chọn với bộ điều khiển DC1.
7, Dịch vụ và bảo trì thân thiện
• Các khối Cerades TM nhỏ gọn cho phép bảo trì nhanh chóng và dễ dàng.
• Dầu khô lỏng phân hủy theo thời gian, giải phóng bụi mịn vào hệ thống không khí, đòi hỏi phải lọc và bảo trì thêm.khi nó lưu thông trong không khí xung quanh trong quá trình khô. Cerades TM loại bỏ vấn đề bụi này.
8, Bộ lọc đầu vào tích hợp
• Một bộ lọc trước UD + hiệu quả cao ngăn ngừa ô nhiễm dầu để tăng tuổi thọ của chất khô.
• Để lắp đặt trực tiếp trên lối vào của máy sấy để giảm áp suất thấp.
• Dễ lắp ráp và bảo trì. Không cần thêm đường ống và kết nối bộ lọc.
• Không cần bộ lọc sau để đạt đến ISO 8573-1: 2010 lớp 2 cho hạt. Để đạt đến lớp 1, bộ lọc PDp + được khuyến cáo.
9, bộ lọc vòi phun
Cung cấp sự linh hoạt trong việc tối ưu hóa áp suất tái tạo. tiêu chuẩn là 7 bar; 4 bar, 5.5 bar, 8.5 bar, 10 bar,11.5 bar, 13 bar và 14 bar vòi đi kèm như các bộ phận riêng biệt.
• Bộ cảm biến điểm sương áp cho bộ điều khiển DC1.
Thông số kỹ thuật
| Loại |
Áp lực Điểm sương |
Khả năng đầu vào 100 psig |
Giảm áp suất trừ bộ lọc | Kích thước bộ lọc | Kích thước ((L x W x H) | Trọng lượng | |||||||
| Bộ lọc trước | |||||||||||||
| °C | °F | L/s | m 3 /h | cfm | bar ((e) | psig |
00,01 μm 00,01 ppm |
1 μm | mm | inch | kg | Bơm | |
| CD 20+ | -40 | -40 | 20 | 72 | 42 | 0.1 | 1.2 | UD25+ | NA* | 3394 x 64 x 1205 | 15.51 x 34.02 x 47.44 | 95 | 209 |
| CD 30+ | -40 | -40 | 30 | 108 | 64 | 0.1 | 1.2 | UD25+ | NA* | 394 x 864 x 1205 | 15.51 x 34.02 x 47.44 | 100 | 220 |
| CD 40+ | -40 | -40 | 40 | 144 | 85 | 0.1 | 1.2 | UD45+ | NA* | 394 x 904 x 1205 | 15.51 x 35.59 x 47.44 | 110 | 242 |
| CD 55+ | -40 | -40 | 55 | 198 | 117 | 0.1 | 1.6 | UD60+ | NA* | 394 x 904 x 1495 | 15.51 x 35.59 x 58.86 | 140 | 308 |
| CD 65+ | -40 | -40 | 65 | 234 | 138 | 0.2 | 2.3 | UD60+ | NA* | 394 x 904 x 1495 | 15.51 x 35.59 x 58.86 | 165 | 365 |
| CD 85+ | -40 | -40 | 85 | 306 | 180 | 0.2 | 3.6 | UD100+ | NA* | 394 x 934 x 1835 | 15.51 x 36.77 x 72.24 | 165 | 363 |
| CD 105+ | -40 | -40 | 105 | 378 | 222 | 0.1 | 1.7 | UD100+ | NA* | 564 x 934 x 1495 | 22.20 x 36.77 x 58.86 | 215 | 473 |
| CD 125+ | -40 | -40 | 125 | 450 | 265 | 0.1 | 1.7 | UD140+ | NA* | 564 x 964 x 1495 | 22.20 x 37.95 x 58.86 | 234 | 515 |
| CD 170+ | -40 | -40 | 170 | 612 | 360 | 0.2 | 3.1 | UD180+ | NA* | 564 x 964 x 1835 | 22.20 x 37.95 x 72.24 | 276 | 607 |
| CD 190+ | -40 | -40 | 190 | 684 |
403 |
0.2 | 2.2 | UD180+ | NA* | 734 x 964 x 1495 | 28.90 x 37.95 x 58.86 | 331 | 728 |
| CD 250+ | -40 | -40 | 250 | 900 | 530 | 0.2 | 3.5 | UD310+ | NA* | 734 x 1042 x 1835 | 28.90 x 41.02 x 72.24 | 389 | 856 |
| CD 335+ | -40 | -40 | 335 | 1188 | 699 | 0.3 | 4.4 | UD310+ | NA* | 929 x 1042 x 1835 | 36.57 x 41.02 x 72.24 | 500 | 1100 |
Điều kiện tham chiếu BD +: Dữ liệu hiệu suất theo ISO 7183:2007.
Nhiệt độ vào không khí máy nén: 35 °C/100 °F.
Độ ẩm tương đối vào: 100%
Điều kiện tham chiếu BD + ZP (Zero Purge):
Dữ liệu hiệu suất theo ISO 7183:2007.
Nhiệt độ không khí xung quanh: 25°C/77°F.
Độ ẩm tương đối của không khí xung quanh: 60%
