Thông tin chi tiết sản phẩm:
|
| Vật liệu: | Đồng hợp kim nhôm | Mô hình: | CD25-260 |
|---|---|---|---|
| Thương hiệu: | bản đồ | Chế độ làm mát: | thanh lọc hoặc không thanh lọc |
| Giảm áp suất: | 0,2 Bar(e) 2,9 Psig | Van: | Van thép không gỉ |
| Làm nổi bật: | Máy sấy khí hút ẩm CD25,Máy sấy khí hút ẩm CD260,Máy hút ẩm Atlas CD25 |
||

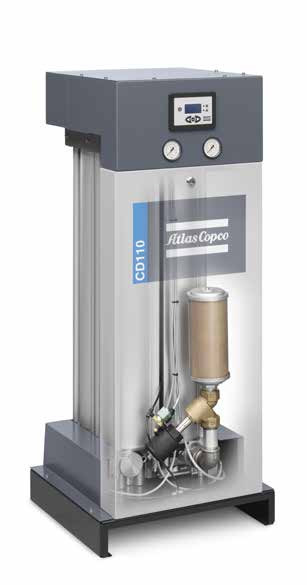

ATLAS CD25-260 máy sấy khô không khí
Nhấp để mở danh mục của chúng tôi:Drycant + máy sấy + Antwerp + tờ rơi + EN + 2935093945.pdf...
Máy sấy khô làm việc như thế nào?
Máy sấy khô bao gồm hai tháp chứa chất khô. Không khí nén ướt đi trực tiếp qua chất, hấp thụ độ ẩm.Các chất khô có một khả năng hấp thụ hữu hạn trước khi nó phải được khôVì vậy, thiết kế tòa tháp đôi. trong khi một tòa tháp đang làm khô không khí, tòa tháp khác đang được tái tạo.
Atlas cung cấp hai loại máy sấy khô, dòng BD + của máy sấy khô (không) và dòng CD ((+) của máy sấy khô không nhiệt.
1. Khô
Không khí nén ẩm chảy lên qua chất khô hấp thụ từ dưới lên trên (1).
2. Phục hồi
Máy sấy khô không nhiệt ¢ CD+:
Không khí khô từ cửa ra của tháp sấy được mở rộng đến áp suất khí quyển và được đưa qua chất khô bão hòa, buộc độ ẩm hấp thụ ra ngoài (2 và 4).
Sau khi khử hấp thụ, van thổi tắt được đóng và bình được áp suất lại.
Máy sấy khô chất khô (không khô)
Máy thổi (5) lấy không khí xung quanh và thổi nó qua máy sưởi bên ngoài (6).
3. Làm mát (BD+)
BD+ với thanh lọc:
Sau giai đoạn sưởi ấm, chất khô được làm mát bằng cách mở rộng không khí nén khô từ đầu ra của bình hấp thụ qua
tháp hoạt động lại nóng.
BD+ không thanh lọc:
Sau giai đoạn sưởi ấm, máy thổi lấy không khí xung quanh và gửi nó qua tháp kích hoạt lại từ dưới lên trên.
4Chuyển đổi.
Sau khi tái tạo, quá trình sấy chuyển từ tháp bão hòa sang tháp tái tạo (3).
CD 25-260 Đầu tư cạnh tranh & độ tin cậy tuyệt vời
1. Hoạt động đáng tin cậy
Được thiết kế để hoạt động đáng tin cậy trong hoạt động liên tục của dòng chảy không khí 100%, trong khi hầu hết các máy sấy trên thị trường chỉ được xây dựng để làm việc ở 70% đến 80%.Điều này bao gồm một điểm áp suất liên tục của -20 °C / -5 °F hoặc -40 °C / -40 °F như tiêu chuẩnĐiểm sương áp cũng có thể được điều chỉnh cho các thay đổi theo mùa hoặc ứng dụng.
2, Thiết kế ống dẫn/đòi hơi độc đáo
• Độ kính ống lớn làm giảm giảm giảm áp suất để tiết kiệm năng lượng cao hơn.
• Máy van 3/2 được điều khiển bằng điện tử làm giảm nguy cơ hỏng và cung cấp kiểm soát đáng tin cậy trong các biến động dòng không khí.chuyển đổi tàu hoạt động không sai ngay cả trong điều kiện khắc nghiệt.
• Mở dịch vụ đảm bảo dịch vụ dễ dàng của các bộ phận di động của hệ thống van.
• Thiết kế lọc thông minh giảm thiểu giảm áp suất, thời gian tái tạo và tiêu thụ năng lượng. Công nghệ ′′swirl′′ của nó đảm bảo phân phối lưu lượng không khí tối ưu và giảm mài mòn chất khô.
3,Hệ thống kiểm soát và giám sát tiên tiến
• 4 dòng hiển thị bằng 23 ngôn ngữ.
• Cảnh báo dịch vụ và trạm báo động chung.
• Giám sát tất cả các thông số để đảm bảo độ tin cậy tối đa.
• Cho phép đồng bộ hóa với máy nén, bật / tắt khi máy nén.
• Chứng chỉ dịch vụ (4,000, 8.000 và 40.000 giờ) và cảnh báo.
• Cảm biến điểm sương áp tùy chọn cho chuyển đổi phụ thuộc vào điểm sương.
4, Dịch vụ và bảo trì thân thiện
• Các túi khô cho phép thay thế nhanh chóng mà không đổ chất hấp thụ.
• Một muối che túi để ngăn ngừa thiệt hại do chất khô di chuyển do xung áp lực.5
• Một bộ lọc trước PD bền ngăn ngừa ô nhiễm dầu để tăng tuổi thọ của chất khô và được bao gồm để lắp đặt trong đường ống dẫn không khí.
• Một bộ lọc sau DDp bảo vệ mạng không khí khỏi bụi khô và ô nhiễm mạng và được bao gồm để lắp đặt trong đường ống dẫn không khí.
• Được lắp đặt trong đường ống dẫn không khí.
• Dễ lắp ráp và bảo trì.
6, Bộ lọc vòi phun
Cung cấp tính linh hoạt trong việc tối ưu hóa áp suất tái tạo để tiêu thụ không khí thanh lọc thấp nhất. Tiêu chuẩn là 7 bar; 4 và 10 bar vòi đi kèm như các bộ phận riêng biệt.
7, Các tùy chọn nâng cao
• Cảm biến điểm sương áp cần thiết cho chuyển đổi phụ thuộc vào điểm sương.
• Bộ gắn tường.
Thông số kỹ thuật
| Loại |
ISO 8573-1 |
Áp lực Điểm sương |
Khả năng đầu vào 100 psig |
Giảm áp suất trừ bộ lọc | Kích thước bộ lọc | Kích thước ((L x W x H) | Trọng lượng | |||||||
| Bộ lọc trước | ||||||||||||||
| °C | °F | L/s | m 3 /h | cfm | bar ((e) | psig |
00,01 μm 00,01 ppm |
1 μm | mm | inch | kg | Bơm | ||
| CD 25 | [-:2:-] | -40 | -40 | 25 | 90 | 53 | 0.03 | 0.44 | PD25 | DDp25 | 401 x 620 x 1070 | 15.8 x 24.4 x 42.1 | 87 | 192 |
| CD 35 | [-:2:-] | -40 | -40 | 35 | 126 | 74 | 0.06 | 0.86 | PD45 | DDp45 | 401 x 620 x 1115 | 15.8 x 24.4 x 43.9 | 88 | 194 |
| CD 45 | [-:2:-] | -40 | -40 | 45 | 162 | 95 | 0.11 | 1.55 | PD45 | DDp45 | 401 x 620 x 1285 | 15.8 x 24.4 x 50.6 | 89 | 218 |
| CD 55 | [-:2:-] | -40 | -40 | 55 | 198 | 117 | 0.17 | 2.48 | PD65 | DDp65 | 401 x 620 x 1465 | 15.8 x 24.4 x 57.7 | 114 | 251 |
| CD 65 | [-:2:-] | -40 | -40 | 65 | 234 | 138 | 0.25 | 3.64 | PD65 | DDp62 | 401 x 620 x 1615 | 15.8 x 24.4 x 63.6 | 124 | 273 |
| CD 90 | [-:2:-] | -40 | -40 | 90 | 324 | 191 | 0.11 | 1.55 | PD90 | DDp90 | 571 x 620 x 1285 | 22.5 x 24.4 x 50.6 | 165 | 364 |
| CD 110 | [-:2:-] | -40 | -40 | 110 | 396 | 233 | 0.17 | 2.48 | PD160 | DDp160 | 571 x 620 x 1465 | 22.5 x 24.4 x 57.7 | 197 | 434 |
| CD 130 | [-:2:-] | -40 | -40 | 130 | 468 | 275 | 0.25 | 3.64 | PD160 | DDp160 | 571 x 620 x 1615 | 22.5 x 24.4 x 63.6 | 211 | 465 |
| CD 165 | [-:2:-] | -40 | -40 | 165 | 594 | 350 | 0.45 | 6.48 | PD215 | DDp215 | 571 x 620 x 1695 | 22.5 x 24.4 x 66.7 | 245 | 540 |
| CD 195 | [-:2:-] | -40 | -40 | 195 | 702 | 413 | 0.25 | 3.64 | PD215 | DDp215 | 738 x 620 x 1615 | 29.1 x 24.4 x 63.6 | 298 | 657 |
| CD 260 | [-:2:-] | -40 | -40 | 260 | 936 | 551 | 0.49 | 7.16 | PD265 | DDp265 | 738 x 620 x 1915 | 29.1 x 24.4 x 75.4 | 328 | 723 |
Điều kiện tham chiếu BD +: Dữ liệu hiệu suất theo ISO 7183:2007.
Nhiệt độ vào không khí máy nén: 35 °C/100 °F.
Độ ẩm tương đối vào: 100%
Điều kiện tham chiếu BD + ZP (Zero Purge):
Dữ liệu hiệu suất theo ISO 7183:2007.
Nhiệt độ không khí xung quanh: 25°C/77°F.
Độ ẩm tương đối của không khí xung quanh: 60%
