Thông tin chi tiết sản phẩm:
|
| Sử dụng: | Công nghiệp/Thương mại | Vật liệu: | Đồng hợp kim nhôm |
|---|---|---|---|
| bảo đảm: | 1 năm | Màu sắc: | màu trắng |
| Loại động cơ: | GXS 450/4200 | Loại: | Bơm chân không trục vít khô |
| Tần số: | 50,60HZ | ồn: | <64dB(A) |
| Làm nổi bật: | Máy bơm vít khô,Máy bơm vít khô bôi trơn tiên tiến |
||

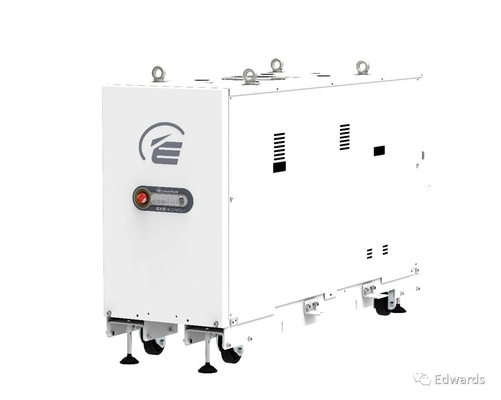

Loại bỏ các rắc rối bảo trì với máy bơm vít khô Edwards GXS 450/4200 và vòng bi và bôi trơn tiên tiến
Máy bơm chân không xoay khô
GXS 450/4200
Người bạn đời lựa chọn
Edwards là một nhà lãnh đạo thế giới trong thiết kế, công nghệ và sản xuất máy bơm chân không với hơn 95 năm lịch sử và hơn 75 năm kinh nghiệm sản xuất.
Edwards tin vào việc cung cấp kết quả mang lại giá trị cho khách hàng bằng cách sử dụng phạm vi kinh nghiệm trong ngành để xác định và áp dụng các giải pháp cho các vấn đề của bạn.Sử dụng các kỹ thuật mô hình sáng tạo và cập nhật nhất, chúng tôi có thể tối ưu hóa cấu hình bơm cho khách hàng để cung cấp một thiết kế hệ thống cung cấp hiệu suất tối đa theo cách đáng tin cậy và hiệu quả chi phí nhất.
Máy bơm vít khô và kết hợp GXS
Máy bơm khô GXS mới của chúng tôi nâng hiệu suất chân không lên một cấp độ mới với công nghệ vít độc đáo và các động cơ hiệu quả cao hàng đầu thế giới,cho phép kiểm soát nhiệt độ tiên tiến và khoảng thời gian phục vụ dài, bạn được đảm bảo tốc độ bơm tốt nhất trong lớp và chi phí vận hành thấp trong nhiều năm tới.
Công nghệ vít sáng tạo của GXS
1.Hỗ trợ trục hai đầu
• Thiết kế không có cánh quạt cung cấp hỗ trợ rotor an toàn cho rung động cực kỳ thấp và độ tin cậy khởi động vượt trội, đặc biệt là trong các quy trình khắc nghiệt
• xử lý chất lỏng và bột vượt trội. Các thử nghiệm cho thấy một con lưỡi liềm nước 5 lít và một kg lưỡi liềm bột mịn có khả năng xử lý
2.Bearing và bôi trơn
• Các bánh răng được bôi trơn bằng dầu loại bỏ mỡ và sự cần thiết phải bảo trì thường xuyên
• Sử dụng vòng bi chất lượng tiên tiến và dầu đặc biệt với áp suất hơi thấp để tương thích với ứng dụng và cải thiện đáng kể tuổi thọ
3Công nghệ niêm phong trục tiên tiến
• Các niêm phong không tiếp xúc với niêm phong mê cung cấp niêm phong hiệu quả cao
• Kết hợp với một thanh lọc niêm phong sáu lít mỗi phút hộp số được bảo vệ khỏi ô nhiễm và không gian chân không được giữ sạch dầu
GXS booster
4Công nghệ động cơ và ổ đĩa hàng đầu thế giới
• Động cơ hiệu suất cực cao với động cơ điện tử cung cấp hiệu suất mô-men xoắn tối đa cho các quy trình khó khăn
• Động cơ kín kín loại bỏ rò rỉ dầu và cải thiện độ tin cậy bơm
• Động cơ và động cơ làm mát bằng nước giúp cải thiện độ tin cậy và tuổi thọ dài để giảm chi phí bảo trì
5Thiết kế cơ chế bơm tiên tiến
• Thiết kế rotor loại vít được cải tiến dẫn đến nén mượt mà, dần dần dọc theo chiều dài của rotor để kiểm soát nhiệt và
bơm tối ưu ở tất cả các áp suất đầu vào
• Quản lý nhiệt tích hợp và các tính năng thiết kế rotor và stator độc đáo cung cấp khả năng bơm khí argon ở nồng độ đầy đủ
• Các kỹ thuật gia công tiên tiến và các tính năng thiết kế loại bỏ nhu cầu sơn rotor trong khi duy trì hiệu suất chân không tuyệt vời
• Công nghệ sản xuất và thiết kế được cải tiến góp phần làm giảm rung động và hoạt động cực kỳ yên tĩnh mà không có bộ tắt tiếng
6Cơ chế tăng cường rễ
• Thiết kế máy tăng áp chân không hiệu quả cao
• Tối ưu hóa hiệu suất tối đa với quản lý nhiệt tự động
Dữ liệu kỹ thuật:
| Đơn vị | GXS 450/4200 | ||
| Tốc độ bơm tối đa | m3/hr (cfm) | 3026 ((1781) | |
| Ult mate Pressure ((không thanh lọc) | mbar ((Torr) | 5x10−4 ((3.8x10−4) | |
| Năng lượng tải đầy đủ | @ áp suất cuối cùng | kW ((hp) | 9.4(12.6) |
| @đồng độ bơm cao nhất | kW ((hp) | 21.1 ((28.3) | |
| Máy điện | Các lựa chọn cung cấp | Điện áp cao | 380-460V 3Ø 50/60Hz |
| Điện áp thấp | 200-230V 3Ø 50/60Hz | ||
| Kết nối | Điện áp cao | Harting Han 100A-F | |
| Điện áp thấp | Harting Han 200A-F | ||
| Máy kết nối chân không | Cổng vào | ISO 160 | |
| Khí thải | NW50 | ||
| Nước làm mát | Áp suất cung cấp ((max) | bar ((psig) | 6.9 ((100) |
| DP qua bơm ((min) | bar ((psig) | 1 ((15) | |
| Dòng chảy @ min DP | L/min ((gal/min) | 12(3.2) | |
| Nhiệt độ | °C(°F) | 5-40 ((41-104) Các biến thể Volt cao | |
| 5-30(41-86) Các biến thể Volt thấp | |||
| Kết nối | 1/2" BSP Nam (G 1/2") | ||
| Khí lọc* | Đường áp suất | (cảm ơn) | 2.5-6.9 ((36-100) |
| Trách nhiệm nhẹ | sl/min | 12 | |
| Công suất trung bình | sl/min | 18-146 | |
| Kết nối | Swagelok*Ø1⁄4"tube with olve | ||
| Thanh lọc dòng chảy cao / xả dung môi | Áp suất cung cấp | bar ((psig) | 2.5-6.9 ((36-100) |
| Kết nối van điều khiển | Swagelok*Ø3/8" ống với dầu | ||
| Kết nối bộ lọc | 1⁄2"NPT Đàn bà | ||
| Kết nối dung môi | 3/8"BSP Male ((G 3/8") | ||
| Vật thể | Kg ((Ibs) | 868 ((1914) | |
| Tiếng ồn (với ống xả thích hợp) | dB ((A) | < 64 | |
| Opera tng Nhiệt độ | °C(°F) | 5-40 ((41-104) | |
| Khả năng phản áp khí thải | mbar ((psia) | 1400 ((20) | |
| Xếp hạng IP hệ thống | Tiêu chuẩn | 21D | |
| Lôi trơn | Loại | PFPE Drynert®25/ 6 | |
| Khối lượng | Đúng rồi. | 3.6(1.0) | |
| Giám sát & Kiểm soát | Tiêu chuẩn | Kiểm soát | Bảng điều khiển phía trước Serial-RS 232 |
| Giám sát | Ethernet Webserver | ||
| Tùy chọn | Kiểm soát | Parallel-MCM Micro TIM | |
| Kiểm soát và giám sát | Profibus DP Pump Display Terminal ((PDT) |
||
| Giám sát | Fab Works | ||
| *Pump kết hợp |
Công suất nhẹ | Shat Seal Purge & High Vacuum Purge chỉ | |
| Phí trung bình | Shat Seal Purge, High Vacuum Purge,"Inlet Purge, biến Gas Ballast&Exhaust Purge ((với cảm biến áp suất khí thải) " | ||
| Công suất trung bình + | Như nhiệm vụ trung bình, cộng với thanh lọc dòng chảy cao / xả dung môi | ||
Kích thước ((mm):
A:258.5 ((10.18)
B:283.5 ((11.16)
C:361.8(14.24)
D:332.3(13.08)
E:903.8 ((33.58)
F:83(3.27)
G:261.4 ((10.29)
H:1030.5 ((40.57)
J:/
K:1186 ((46.69)
L:517 ((20.35)
M:250(9.84)
