Thông tin chi tiết sản phẩm:
|
| Loại máy: | Máy nén khí trục vít phun dầu | Mô hình: | G26VSD+ FF |
|---|---|---|---|
| Máy sấy khô: | Máy sấy tích hợp | công suất FAD: | 14,5~85,8 l/giây |
| Sức mạnh động cơ: | 26KW | Áp lực làm việc: | 4~12,5 thanh |
| Làm nổi bật: | Máy nén khí trục vít quay có dầu G26VSD,Máy nén khí trục vít quay có dầu 26kw,Máy nén khí VSD Atlas |
||

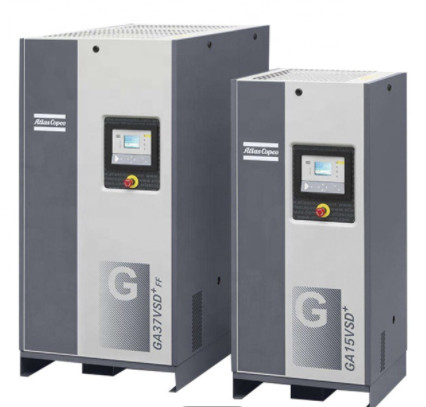

VSD máy nén không khí Atlas G26VSD + FF 26kw ốc dầu vít tiêm
GA37-110 VSD+.pdf
Một tiêu chuẩn mới về hiệu suất máy nén
Đổi mới
Các máy nén GA26VSD + được trang bị hệ thống truyền động không rò rỉ được thiết kế bởi Atlas.tránh rò rỉ dầu trong máy nén dầu phun GA 30-75 VSD.
Thông minh và thông minh
• Chuyển đổi duy nhất cho máy nén không khí.
• Bộ điều khiển đồ họa tích hợp, được phát triển bởi Atlas, với logic điều khiển thích nghi với các điều kiện hoạt động khác nhau.
• Thiết kế mô-đun với hiệu suất đã được chứng minh và sử dụng vật liệu hiệu quả.
Hiệu quả
• Trung bình 10% yêu cầu năng lượng cụ thể thấp hơn so với máy nén tốc độ cố định. tiêu thụ năng lượng thường được giảm ít nhất 35% so với máy nén trống.
• Giảm thiểu mất hiệu quả thông qua một ổ trực tiếp với một động cơ nam châm vĩnh viễn cân bằng IE4.
• Tối ưu hóa dòng chảy đầu vào ở đầu không khí thông qua việc sử dụng van canh để giảm thiểu áp suất và mất không khí.
Máy sấy nội thất
• Với máy sấy tích hợp, có thể giúp khách hàng tiết kiệm tiền, và nhiều niềm tin hơn.
Tin cậy
• Bảo trì thấp: Hệ thống phun chân không (VES) tạo ra một hệ thống không rò rỉ cho GA 30 -75 VSD.
• Sức bền đã được chứng minh với thiết kế mô-đun để đảm bảo sử dụng tối đa các bộ phận.
• Máy làm mát W-fin cho hiệu suất đáng tin cậy trong môi trường khắc nghiệt.
Bên trong chiếc GA26VSD+ FF thông minh, thông minh
Động cơ nam châm vĩnh viễn bên trong (IPM)
• Hiệu quả rất cao: cân bằng IE4
• Thiết kế nhỏ gọn, tùy chỉnh để làm mát bằng dầu tối ưu
• IP55 (đối với GA 7-22VSD), IP 66 (đối với GA 30-75VSD)
• Không cần lưu lượng không khí làm mát
• Động cơ bôi trơn bằng dầu
Nguyên tố
• Được sản xuất bởi Atlas
• Sức mạnh và yên tĩnh
• Hiệu quả cao
Động cơ trực tiếp
• Không mất hiệu quả bánh răng hoặc dây đai
• Gắn gọn: giảm 30%
Hệ thống làm mát W-fin
• Máy làm mát W-fin đáng tin cậy trong điều kiện khắc nghiệt
• Ventilator trục tăng hiệu suất làm mát
Máy điều khiển Elektronikon ®
• Các thuật toán thông minh tích hợp làm giảm áp suất hệ thống và tiêu thụ năng lượng
• Các dấu hiệu cảnh báo, lập kế hoạch bảo trì và hình ảnh trạng thái trực tuyến
• Hiển thị đồ họa các thông số chính (ngày, tuần, tháng) và 32 cài đặt ngôn ngữ
Thông số kỹ thuật
| Máy nén TYPE |
Áp lực biến thể (bar) |
Áp suất làm việc tối đa Công việc |
Capacity FAD* | Sức mạnh động cơ lắp đặt | ồn cấp độ** |
Trọng lượng Công việc |
Trọng lượng nơi làm việc Máy sấy nội thất |
|||
| bar ((e) | psig | L/s | m3/phút | cfm | kw | dB ((A) | kg | kg | ||
| G26VSD+ FF | 4 | 4 | 58 | 14.8~85.8 | 0.89~5.15 | 31.3~181.8 | 26 | 67 | 373 | 490 |
| 7 | 7 | 102 | 14.8~85.3 | 0.89~5.12 | 30.7~180.7 | 26 | 67 | 373 | 490 | |
| 9.5 | 9.5 | 138 | 16.9~77.9 | 1.01~4.68 | 35.7~165.1 | 26 | 67 | 373 | 490 | |
| 12.5 | 12.5 | 181 | 16.3~64.1 | 0.98~3.85 | 34.6~135.8 | 26 | 67 | 373 | 490 | |
VSD cho tiết kiệm năng lượng hơn 35%
Công nghệ Variable Speed Drive của Atlas GA phù hợp với nhu cầu không khí bằng cách tự động
điều chỉnh tốc độ động cơ. Điều này dẫn đến tiết kiệm năng lượng trung bình 35% so với máy tải / dỡ
Tại sao chọn công nghệ Atlas Variable Speed Drive?
• Trung bình tiết kiệm năng lượng hơn 35% với phạm vi dòng chảy rộng (25-100% cho GA 30-75 VSD)
• Máy điều khiển cảm ứng Elektronikon ® tích hợp điều khiển tốc độ động cơ
• Máy biến đổi NEOS độc đáo (đối với GA -75VSD)
• Động cơ iPM được làm mát bằng dầu có nghĩa là máy nén có thể khởi động / dừng hoạt động dưới áp suất hệ thống đầy đủ mà không cần phải dỡ
• Loại bỏ hình phạt hiện tại cao điểm trong khi khởi động
Một bước tiến trong giám sát và kiểm soát
Hệ điều hành thế hệ tiếp theo Elektronikon ® cung cấp nhiều tính năng điều khiển và giám sát cho phép bạn tăng hiệu quả và độ tin cậy của máy nén.Để tối đa hóa hiệu quả năng lượng, Elektronikon ® điều khiển động cơ truyền động chính và điều chỉnh áp suất hệ thống trong một dải áp suất đã được xác định trước và hẹp.
SMARTLINK*: Chương trình giám sát dữ liệu
• Hệ thống giám sát từ xa giúp bạn tối ưu hóa hệ thống khí nén và tiết kiệm năng lượng và chi phí.
• Cung cấp một cái nhìn toàn diện về mạng lưới khí nén của bạn.
• Chú ý trước những vấn đề có thể xảy ra bằng cách cảnh báo trước.
* Vui lòng liên hệ với đại diện bán hàng địa phương để biết thêm thông tin.
Máy làm mát sau
Không khí nén vẫn còn rất nóng tại thời điểm này, khoảng 80 độ C. Không khí nén bây giờ được làm mát bởi máy làm mát sau trước khi rời khỏi máy nén.Nhiệt độ không khí sau khi làm mát là khoảng 25 ̇ 40 độ C.
Do không khí bị nguội xuống, rất nhiều hơi nước đã ngưng tụ vào bên trong của máy làm mát sau.Nước này được vận chuyển với không khí nén về lối thoát không khí của máy nén.
Tất nhiên chúng ta không muốn tất cả nước này trong hệ thống khí nén của chúng ta.
Bẫy ẩm
Vì lý do này, một bẫy nước (còn được gọi là bẫy độ ẩm, bộ tách độ ẩm hoặc bẫy ngưng tụ).
Đây có thể là một phiên bản cơ khí hoặc điện. Bẫy ngưng tụ về cơ bản tách nước khỏi không khí nén. Nước được thoát qua một ống nhỏ.
Không khí nén cuối cùng cũng rời khỏi máy nén.
Dòng dầu
Nhưng còn dầu thì sao? Nhớ được hỗn hợp khí nén và dầu được tách bởi bộ tách?
Dầu tách nóng. được hấp thụ nhiệt của nén và có thể nóng đến 120 độ C (bất cứ điều gì hơn và máy nén sẽ tắt).
Dầu được làm mát bởi máy làm mát dầu. Số lượng làm mát được điều khiển bởi một van nhiệt điều hòa. Nếu dầu vẫn lạnh, máy làm mát dầu hoàn toàn bỏ qua. Nếu dầu rất nóng, nó sẽ không làm mát.tất cả dầu được dẫn qua máy làm mát dầu. van nhiệt điều chỉnh nhiệt độ dầu.
