BD 100+-300+ Máy sấy khô không khí Atlas cho xử lý không khí

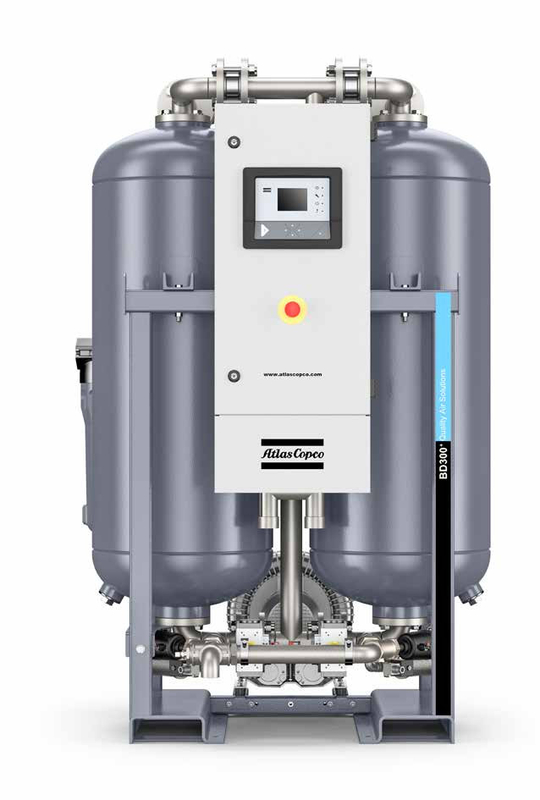

ATLAS BD 100+-300+ máy sấy khô không khí

Nhấp để mở danh mục của chúng tôi:Drycant + máy sấy + Antwerp + tờ rơi + EN + 2935093945.pdf...

Máy sấy khô làm việc như thế nào?
Máy sấy khô bao gồm hai tháp chứa chất khô. Không khí nén ướt đi trực tiếp qua chất, hấp thụ độ ẩm.Các chất khô có một khả năng hấp thụ hữu hạn trước khi nó phải được khôVì vậy, thiết kế tòa tháp đôi. trong khi một tòa tháp đang làm khô không khí, tòa tháp khác đang được tái tạo.

Atlas cung cấp hai loại máy sấy khô, dòng BD + của máy sấy khô (không) và dòng CD ((+) của máy sấy khô không nhiệt.

1. Khô
Không khí nén ẩm chảy lên qua chất khô hấp thụ từ dưới lên trên (1).

2. Phục hồi
Máy sấy khô không nhiệt ¢ CD+:
Không khí khô từ cửa ra của tháp sấy được mở rộng đến áp suất khí quyển và được đưa qua chất khô bão hòa, buộc độ ẩm hấp thụ ra ngoài (2 và 4).
Sau khi khử hấp thụ, van thổi tắt được đóng và bình được áp suất lại.

Máy sấy khô chất khô (không khô)
Máy thổi (5) lấy không khí xung quanh và thổi nó qua máy sưởi bên ngoài (6).

3. Làm mát (BD+)
BD+ với thanh lọc:
Sau giai đoạn sưởi ấm, chất khô được làm mát bằng cách mở rộng không khí nén khô từ đầu ra của bình hấp thụ qua
tháp hoạt động lại nóng.

BD+ không thanh lọc:
Sau giai đoạn sưởi ấm, máy thổi lấy không khí xung quanh và gửi nó qua tháp kích hoạt lại từ dưới lên trên.

4Chuyển đổi.
Sau khi tái tạo, quá trình sấy chuyển từ tháp bão hòa sang tháp tái tạo (3).

BD 100+-300+
Hiệu suất cao cấp& hiệu quả chi phí

1 Dầu khô chất lượng

• Máy khô silica gel hấp thụ cao cần ít năng lượng kích hoạt lại hơn các chất khô khác.
• Chất khô hai lớp với lớp dưới chống nước bảo vệ lớp trên hiệu suất cao.
• Điểm sương áp suất -40°C/-40°F như tiêu chuẩn (-70°C/-100°F tùy chọn).
• Tối đa 30% chất khô thêm để cung cấp hiệu suất nhất quán ngay cả trong điều kiện khắc nghiệt như nhiệt độ cao và quá tải tạm thời.

2 van thép không gỉ
Các van bướm bằng thép không gỉ hiệu suất cao với các bộ điều khiển đảm bảo tuổi thọ lâu dài.

3 Máy sưởi mật độ công suất thấp
• Thiết kế bằng thép không gỉ kéo dài tuổi thọ.
• Máy sưởi được lắp đặt trong một ống cách nhiệt để thiết lập hiệu quả năng lượng.
• Các thùng cách nhiệt có sẵn như một tùy chọn để giảm thêm tổn thất nhiệt và tăng hiệu quả tổng thể ((tiêu chuẩn trên mô hình -70 °C/-100 °F).

4 Bơm kẽm với kết nối sườn
• Các đường ống sườn đơn giản hóa bảo trì và giảm thiểu nguy cơ rò rỉ.
• Kích thước ống được tối ưu hóa để đảm bảo giảm áp suất thấp để tiết kiệm năng lượng tối đa.

5 Bộ lọc
• Một bộ lọc trước ngăn ngừa ô nhiễm dầu để tăng tuổi thọ của chất khô.
• Một bộ lọc sau bảo vệ mạng không khí khỏi bụi khô và ô nhiễm mạng.
• Có thể được gắn trực tiếp trên lối vào và lối ra của máy sấy để giảm áp suất thấp.
• Dễ lắp ráp và bảo trì. Không cần thêm đường ống và kết nối bộ lọc.

6 Hệ thống kiểm soát và giám sát tiên tiến
• Được lắp đặt bên trong một buồng IP54 để dễ dàng cáp và an toàn.
• Giám sát tất cả các thông số để đảm bảo độ tin cậy tối đa.

7 Chuyển đổi phụ thuộc vào điểm sương
• Kiểm tra điểm sương áp suất thực (hygrometer).

• Điểm sương áp suất (và báo động).
• Máy sấy sẽ chỉ chuyển sang tháp tiếp theo khi chất khô bão hòa, được đo bằng cảm biến điểm sương. Trong thời gian kéo dài chu kỳ này, máy sấy không tiêu thụ không khí thanh lọc,dẫn đến giảm đáng kể việc sử dụng năng lượng.

8 Thiết kế mạnh mẽ và nhỏ gọn
• Khung tiêu chuẩn, bao gồm khe cắm xe nâng và mắt nâng để dễ dàng xử lý.
• Các bình rộng đảm bảo tốc độ không khí thấp và thời gian tiếp xúc dài hơn.
• Các sườn nối các bình được tích hợp vào vỏ trên và dưới, làm giảm tổng chiều cao của đơn vị.

Thông số kỹ thuật

Thông số kỹ thuật

Điều kiện tham chiếu BD +: Dữ liệu hiệu suất theo ISO 7183:2007.
Nhiệt độ vào không khí máy nén: 35 °C/100 °F.
Độ ẩm tương đối vào: 100%
Điều kiện tham chiếu BD + ZP (Zero Purge):
Dữ liệu hiệu suất theo ISO 7183:2007.
Nhiệt độ không khí xung quanh: 25°C/77°F.
Độ ẩm tương đối của không khí xung quanh: 60%
